Поля точечного заряда движущегося с постоянной скоростью

Итак, мы нашли потенциалы точечного заряда, движущегося с постоянной скоростью. Для практических целей нам нужно найти поля. Равномерно движущиеся заряды попадаются буквально на каждом шагу, скажем проходящие через камеру Вильсона космические лучи или даже медленно движущиеся электроны в проводнике. Так что давайте хотя бы посмотрим, как выглядят эти поля для любых скоростей заряда, даже для скоростей, близких к скорости света, но предположим при этом, что ускорение вообще отсутствует. Это очень интересный вопрос.

Поля мы будем находить по обычным правилам, исходя из потенциалов

Маленькое изображение


Возьмем сначала Еz:

Маленькое изображение


Но компонента Az  равна  нулю, а дифференцирование выражения (26.1) для φ дает

Маленькое изображение


Аналогичная процедура для Еy  приводит к

Маленькое изображение


Немного больше работы с x-компонентой. Производная от φ более сложна, да и Ах не равна нулю. Давайте сначала вычислим  –дφ/дх:

Маленькое изображение


А затем продифференцируем Ах по t:

Маленькое изображение


И, наконец, складывая их, получаем

Маленькое изображение

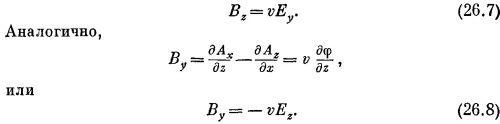

Бросим на минуту заниматься полем Е, а сначала найдем В. Для его z-компоненты мы имеем

Маленькое изображение


Но, поскольку Ау равна нулю, у нас остается только одна производная. Заметьте, однако, что Ах просто равна vφ, а производная (д/ду)vφ равна –vEy. Так что

Маленькое изображение


Наконец, компонента Вх равна нулю, поскольку равны нулю и Аy и Az. Таким образом, магнитное поле можно записать в виде

Маленькое изображение

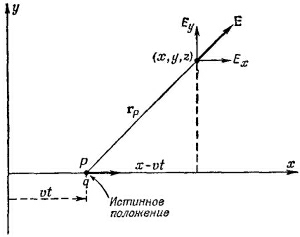

Маленькое изображениеТеперь посмотрим, как выглядят наши поля. Мы попытаемся нарисовать картину поля вокруг положения заряда в настоящий момент. Конечно, влияние заряда в каком-то смысле происходит из запаздывающего положения, но, поскольку мы имеем дело со строго заданным движением, запаздывающее положение однозначно определяется положением в настоящий момент. При постоянной скорости заряда поля лучше связывать с текущими координатами, ибо компоненты поля в точке х, у, z зависят только от vt), у и z, которые являются компонентами вектора перемещения rр из постоянного положения заряда в точку (х, у, z) (фиг. 26.3).

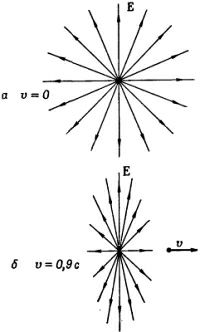

Маленькое изображениеРассмотрим сначала точки, для которых z=0. Поле Е в этих точках имеет только х- и y-компоненты. Из уравнений (26.3) и (26.6) видно, что отношение этих компонент как раз равно отношению х- и y-компонент вектора перемещения. Это означает, что направление Е совпадает с направлением rр, как это показано на фиг. 26.3. Тот же результат остается справедливым и для трех измерений, поскольку Ez пропорционально z. Короче говоря, электрическое поле заряда радиально и силовые линии расходятся от заряда так же, как и в стационарном случае. Конечно, вследствие наличия дополнительного фактора (1—v2) поле не будет тем же самым, что в стационарном случае. Но здесь мы можем увидеть нечто очень интересное. Дело обстоит так, как будто вы пишете закон Кулона в особой системе координат, «сжатой» вдоль оси x множителем √1–v2. Если вы сделаете это, то силовые линии впереди и позади заряда разойдутся, а по бокам сгустятся (фиг. 26.4).

Если мы связываем обычным образом напряженность поля Е с плотностью силовых линий, то видим, что поле впереди и позади заряда ослабевает, но зато по бокам становится сильнее, т. е. как раз то, о чем говорит нам уравнение. Когда вы измеряете напряженность поля под прямыми углами к линии движения, т. е. при vf)=0, расстояние от заряда будет равно y2+z2, а полная напряженность √E2x+E2y в этих точках равна

Маленькое изображение


Она, как и в случае кулонова поля, пропорциональна квадрату расстояния, но еще усиливается постоянным множителем 1/√1–v2, который всегда больше единицы. Таким образом, по бокам движущегося заряда электрическое поле сильнее, чем это следует из закона Кулона. Фактически увеличение по сравнению с кулоновым потенциалом равно отношению энергии частицы к ее массе покоя.

Впереди заряда (или позади него) у и z равны нулю, а поэтому

Маленькое изображение


Снова поле обратно пропорционально расстоянию от заряда, но теперь оно зарезается множителем (1—v2), что согласуется с картиной силовых линий. Если v/c мало, то v2/c2 еще меньше, и действие (1—v2) почти незаметно, поэтому мы снова возвращаемся к закону Кулона. Но если частица движется со скоростью, близкой к скорости света, то поле перед частицей сильно уменьшается, а поле сбоку чудовищно возрастает.

Наш результат, относящийся к электрическому полю заряда, можно представить и так. Предположим, что вы на клочке бумаги нарисовали силовые линии покоящегося заряда, а затем эту картину запустили со скоростью v2. Тогда благодаря лоренцеву сокращению рисунок сожмется, т. е. частички графита на бумаге будут казаться нам расположенными в других местах. Но чудо состоит в том, что в результате на пролетающем мимо листочке вы увидите точную картину силовых линий точечного движущегося заряда. Лоренцево сокращение сблизит их по бокам, раздвинет перед зарядом и позади него как раз настолько, чтобы получить нужную плотность. Мы уже отмечали, что силовые линии — это не реальность, а лишь способ представить себе электрическое поле. Однако здесь они ведут себя как самые настоящие реальные линии.   В  этом  частном случае, если вы и сделали ошибку, рассматривая силовые линии как нечто реальное и преобразуя их как реальные линии в пространстве, поле в результате все равно получилось бы правильным. Однако от этого силовые линии не станут более реальными. Вспомните об электрическом поле, создаваемом зарядом вместе с магнитом; когда магнит движется, он создает новое электрическое поле и разрушает всю нашу прекрасную картину. Так что простая идея сокращающейся картинки, вообще говоря, не годится. Но все же это очень удобный способ запомнить, как выглядит поле быстро движущегося заряда.

Маленькое изображениеМагнитное поле [из уравнения (26.9)1 равно vXE. Когда вы векторно помножите скорость на радиальное поле Е, то получите поле В, силовые линии которого представляют окружности вокруг линии движения (фиг. 26.5). Если же теперь мы подставим обратно все с, то вы убедитесь, что результат получился тот же, что и для медленно движущихся зарядов. Хороший способ установить, куда должны войти с, — это вспомнить формулу для силы:

Маленькое изображение


Вы видите, что произведение скорости на магнитное поле имеет ту же размерность, что и электрическое поле, так что в правой  части  (26.9)  должен  стоять множитель 1/с2, т. е.

Маленькое изображение


Для медленно движущегося заряда (c) поле можно считать кулоновым, и тогда

Маленькое изображение


Маленькое изображениеЭта формула в точности соответствует магнитному полю тока, которое было найдено в гл. 14 (вып. 5).

Попутно мне хотелось бы отметить кое-что весьма интересное просто для того, чтобы вы об этом подумали. (К обсуждению этого мы еще вернемся, но несколько позже.) Представьте себе два электрона, скорости которых перпендикулярны, так что пути их пересекаются, однако электроны не сталкиваются; один из них успевает проскочить перед другим. В какой-то момент их относительное положение будет таким, как изображено на фиг. 26.6, а. Рассмотрим теперь силы, с которыми q2 действует на q1, и наоборот. На q2 со стороны q1 действует только электрическая сила, ибо q1 на линии своего движения не создает магнитного поля. Однако на q1, кроме электрического поля, действует еще и магнитное, так что он движется и в магнитном поле, создаваемом зарядом q2. Все эти силы показаны на фиг. 26.6, б. Электрические силы, действующие на q1 и q2, равны по величине и противоположны по направлению. Однако на q1 еще действует и боковая (магнитная) сила, которой и в помине нет у q2. Равно ли здесь действие противодействию? Поломайте голову над этим вопросом.
