Эквивалентные контуры

Маленькое изображениеПоложим, мы подключили генератор Ε к цепи, в которой есть множество сложных переплетений импедансов (схематически это показано на фиг. 22.15, а). Все уравнения, вытекающие из правил Кирхгофа, линейны, и поэтому, вычислив из них ток / через генераторы, мы получим величину /, пропорциональную Ε. Можно написать

Маленькое изображение


Маленькое изображениегде теперь zэфф— это некоторое комплексное число, алгебраическая функция всех элементов цепи. (Если в цепи нет никаких генераторов, кроме упомянутого, то в формуле не будет добавочной части, не зависящей от Ε.) Но получившееся уравнение — это как раз то, которое  нужно было бы написать для схемы фиг. 22.15, б. И покуда нас интересует только то, что происходит слева от зажимов а и b, до тех пор обе схемы фиг. 22.15 эквивалентны. И поэтому можно сделать общее утверждение, что любую цепь пассивных элементов с двумя выводами можно заменить одним-единственным импедансом zэфф, не изменив в остальной части цепи ни токов, ни напряжений. Утверждение это, естественно, всего лишь мелкое замечание о том, что следует из правил Кирхгофа, а в конечном счете — из линейности уравнений Максвелла.

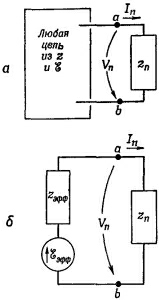

Маленькое изображениеИдею эту можно обобщить на схемы, в которые входят как генераторы, так и импедансы. Представьте, что мы глядим на эту схему «с точки зрения» одного из импедансов, который мы обозначим zn (фиг. 22.16, а). Если бы решить уравнение для тока, мы бы увидели, что напряжение Vn между зажимами а и b есть линейная функция /,  которую можно записать в виде

Маленькое изображение


Здесь А и В зависят от генераторов и импедансов в цепи слева от зажимов. Например, в схеме, показанной на фиг. 22.13, мы находим V1=I1z1. Это можно переписать [используя (22.20)] в виде

Маленькое изображение


Тогда полное решение мы получаем, комбинируя это уравнение с уравнением для импеданса z1 т. е. с V1=I1z1, или в общем случае комбинируя (22.22) с

Маленькое изображение


Если мы рассмотрим теперь случай, когда zn подключается к простой цепи из последовательно соединенных генератора и импеданса (см. фиг. 22.15, б), то уравнение, соответствующее (22.22), примет вид

Маленькое изображение


что совпадает с (22.22), если принять Εэфф=A и zэфф=B. Значит, если нас интересует лишь то, что происходит направо от выводов а и b, то произвольную схему фиг. 22.16 можно всегда заменить эквивалентным сочетанием генератора, последовательно соединенного с импедансом.
