Векторный потенциал

В этой главе мы продолжим разговор о магнитостатике, т. е. о постоянных магнитных полях и постоянных токах. Магнитное поле и электрические токи связаны нашими основными уравнениями:

Маленькое изображение


На этот раз нам нужно решить эти уравнения математически самым общим образом, а не ссылаться на какую-нибудь особую симметрию или на интуицию. В электростатике мы нашли прямой способ вычисления поля, когда известны положения всех электрических зарядов: скалярный потенциал φ дается просто интегралом по зарядам, как в уравнении (4.25) на стр. 77. Если затем нужно знать электрическое поле, то его получают дифференцированием φ. Мы покажем сейчас, что для нахождения поля В существует аналогичная процедура, если известна плотность тока j всех движущихся зарядов.

В электростатике, как мы видели (из-за того, что rot от Е везде равен нулю), всегда можно представить Е в виде градиента от скалярного поля φ. А вот rot от В не везде равен нулю, поэтому представить его в виде градиента, вообще говоря, невозможно. Однако дивергенция В везде равна нулю, а это значит, что мы можем представить В в виде ротора от другого векторного поля. Ибо, как мы видели в гл. 2, § 8, дивергенция ротора всегда равна нулю. Следовательно, мы всегда можем выразить В через поле, которое мы обозначим А:

Маленькое изображение

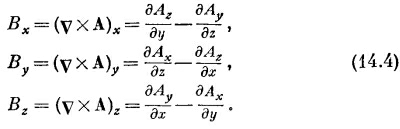

Или, расписывая компоненты:

Маленькое изображение


Запись В=vхА гарантирует выполнение (14.1), потому что обязательно

Маленькое изображение


Поле А называется векторным потенциалом.

Вспомним, что скалярный потенциал φ оказывается не полностью определенным. Если мы нашли для некоторой задачи потенциал φ, то всегда можно найти столь же хороший другой потенциал φ′, добавив постоянную:

Маленькое изображение


Новый потенциал φ′ дает те же электрические поля, потому что градиент vС есть нуль; φ′ и φ отвечают одной и той же картине.

Точно так же у нас может быть несколько векторных потенциалов А, приводящих к одним и тем же магнитным полям. Опять-таки, поскольку В получается из А дифференцированием, то прибавление к А константы не меняет физики дела. Но для А свобода больше. Мы можем добавить к А любое поле, которое есть градиент от некоторого скалярного поля, не меняя при этом физики. Это можно показать следующим образом. Пусть у нас есть А, которое в какой-то реальной задаче дает правильное поле В. Спрашивается, при каких условиях другой векторный потенциал А′, будучи подставлен в (14.3), дает то же самое поле В. Значит, А и А′ имеют одинаковый ротор

Маленькое изображение


Но если ротор вектора есть нуль, то вектор должен быть градиентом некоторого скалярного поля, скажем ψ, так что А′—A=vψ. Это означает, что если А есть векторный потенциал, отвечающий данной задаче, то при любом ψ

Маленькое изображение


также будет векторным потенциалом, в одинаковой степени удовлетворяющим данной задаче и приводящим к тому же полю В.

Обычно бывает удобно уменьшить «свободу» А, накладывая на него произвольно некоторое другое условие (почти таким же образом мы считали удобным — довольно часто — выбирать потенциал φ равным нулю на больших расстояниях). Мы можем, например, ограничить А, наложив на него такое условие, чтобы дивергенция А чему-нибудь равнялась. Мы всегда можем это сделать, не задевая В. Так получается потому, что, хотя А′ и А имеют одинаковый ротор и дают одно и то же В, они вовсе не обязаны иметь одинаковую дивергенцию. В самом деле, v·A` = v·A+ v2ψ, и, подбирая соответствующее ψ, можно придать v·A′ любое значение.

Чему следует приравнять v·А? Выбор должен обеспечить наибольшее математическое удобство и зависит от нашей задачи. Для магнитостатики мы сделаем простой выбор

Маленькое изображение


(Потом, когда мы перейдем к электродинамике, мы изменим наш выбор.) Итак, наше полное определение А в данный момент есть vхА = В и v·А = 0.

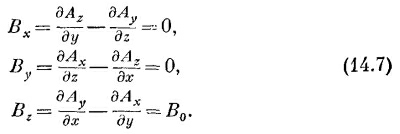

Чтобы привыкнуть к векторному потенциалу, посмотрим сначала, чему он равен для однородного магнитного поля В0. Выбирая ось z в направлении В0, мы должны иметь

Маленькое изображение


Рассматривая эти уравнения, мы видим, что одно из возможных решений есть

Маленькое изображение


Или с тем же успехом можно взять

Маленькое изображение


Еще одно решение есть комбинация первых двух

Маленькое изображение


Ясно, что для каждого поля В векторный потенциал А не единственный; существует много возможностей.

Третье решение [уравнение (14.8)] обладает рядом интересных свойств. Поскольку х-компонента пропорциональна –у, а y-компонента пропорциональна +х, то вектор А должен быть перпендикулярен вектору, проведенному от оси z, который мы обозначим r′ (штрих означает, что это не вектор расстояния от начала). Кроме того, величина А пропорциональна √x2+ y2 и, следовательно, пропорциональна r`. Поэтому А (для однородного поля) может быть записано просто

Маленькое изображение


Маленькое изображениеВекторный потенциал А равен по величине Вr′/2 и вращается вокруг оси z, как показано на фиг. 14.1. Если, например, поле В есть поле внутри соленоида вдоль его оси, то векторный потенциал циркулирует точно таким же образом, как и токи в соленоиде.

Векторный потенциал однородного поля может быть получен и другим способом. Циркуляция А вдоль любой замкнутой петли Г может быть выражена через поверхностный интеграл от vХА с помощью теоремы Стокса [уравнение (3.38), стр. 63]

Маленькое изображение


Но интеграл  справа равен потоку В сквозь петлю,  поэтому

Маленькое изображение


Итак, циркуляция А вдоль всякой петли равна потоку В сквозь петлю. Если мы возьмем круглую петлю радиуса r′ в плоскости, перпендикулярной однородному полю В, то поток будет в  точности  равен

Маленькое изображение


Если выбрать начало отсчета в центре петли, так что А можно считать направленным по касательной и функцией только  от  r′,  то циркуляция будет  равна

Маленькое изображение


Как и раньше,  получаем

Маленькое изображение
 В только что разобранном примере мы вычисляем векторный потенциал из магнитного поля, обычно поступают наоборот. В сложных задачах всегда проще найти векторный потенциал, а затем уже из него найти магнитное поле. Сейчас мы покажем, как это можно сделать.
