Нелинейная реакция

Наконец, в теории гармоник есть одно очень важное явление, которое необходимо отметить, учитывая его практическую важность, но это уже относится к области нелинейных эффектов. Во всех рассмотренных нами до сих пор системах все предполагалось линейным; реакция на действие силы, например перемещение или ускорение, всегда была пропорциональна силам. Токи в электрической цепи были тоже пропорциональны напряжениям и т. д. Теперь мы хотим рассмотреть случаи, когда строгая пропорциональность отсутствует. Представим на минуту устройство, реакция которого xвыход≡ xвых в момент t определяется внешним воздействием xвход≡ xвх в тот же  момент  t. Например, xвх может быть силой, а хвыхперемещением, или xвх— ток, а хвых — напряжение. Если бы устройство было линейное, то мы бы получили

Маленькое изображение


где К — постоянная, не зависящая ни от t, ни от хвх. Предположим, однако, что устройство только приблизительно линейное, т. е. на самом деле нужно писать

Маленькое изображение

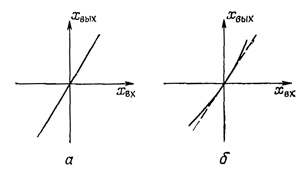

где ε мало по сравнению с единицей. Такие линейная и нелинейная реакции показаны на фиг. 50.4.

Маленькое изображение

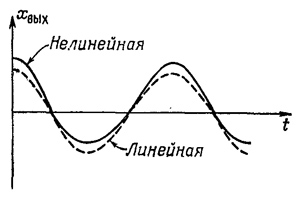

Маленькое изображениеНелинейная реакция приводит к нескольким важным практическим следствиям. Некоторые из них мы сейчас обсудим. Посмотрим сначала, что получается, если пропустить через подобное устройство «чистый» тон. Пусть xBX=cos ωt. Если мы построим график зависимости xвых от времени, то получим сплошную кривую, показанную на фиг. 50.5. Для сравнения там же проведена пунктирная кривая, представляющая реакцию линейной системы. Мы видим, что на выходе получается уже не косинусообразная функция. Она более острая в вершине и более плоская в основании. Поэтому мы говорим, что выходной сигнал искажен. Однако, как известно, такая волна не будет уже чистым тоном, а приобретает какие-то высшие гармоники. Можно найти эти гармоники. Подставляя xвх=cos ωt в уравнение (50.25), получаем

Маленькое изображение


Таким образом, в выходящей волне присутствует не только основная компонента, которая была во входящей волне, но и некоторая доля второй гармоники. Кроме того, в выходящей волне появился постоянный член К(ε/2), который соответствует сдвигу среднего значения, показанному на фиг. 50.5. Эффект возникновения сдвига среднего значения называется выпрямлением. Нелинейное устройство будет выпрямлять и давать на выходе высшие гармоники. Хотя предположенная нами нелинейность только  добавляет  вторую  гармонику,  нелинейность  высшего порядка, например х3вх или x4вх,даст уже более высокие гармоники.

Другим результатом нелинейной реакции является модуляция. Если входящая функция содержит два (или больше) чистых тона, то на выходе получатся не только их гармоники, но и другие частотные компоненты. Пусть хвхcos ω1t + B cos ω2t , причем ω1 и ω2 не находятся в рациональном отношении друг к другу. Тогда в дополнение к линейному члену (равному произведению К на входящую волну) на выходе мы получим

Маленькое изображение


Первые два члена в скобках уравнения (50.29) — старые знакомые. Они дают нулевую и вторую гармоники, но последний член — это уже нечто новое.

На этот новый «перекрестный член» АВ cos ω1t cos ω2t  можно смотреть с двух сторон. Во-первых, если две частоты сильно отличаются друг от друга (например, ω1 много больше ω2), то мы можем считать, что перекрестный член представляет коси-нусообразные колебания с переменной амплитудой. Я имею в виду такую запись:

Маленькое изображение


Мы   говорим,   что амплитуда   колебаний   cos ω1 частотой ω2.
Во-вторых, этот же перекрестный член можно рассматривать с другой точки зрения:

Маленькое изображение


т. е. можно сказать, что возникают две новые компоненты, одна из которых равна сумме частот  ω1 + ω2, а другая — разности ω1 - ω2.

Таким образом, существуют два различных, но эквивалентных способа толкования одного и того же явления. В предельном случае ω1 >> ω2 можно связать эти две различные точки зрения, заметив, что поскольку (ω1 + ω2) и (ω1 - ω2) близки друг к другу, то между ними должны наблюдаться биения. Но эти биения дают в результате модуляцию амплитуды колебаний со средней частотой ω1; половинкой разности частот 2ω2. Теперь вы видите, почему эти два описания эквивалентны.

Итак, мы обнаружили, что нелинейная реакция дает несколько эффектов: выпрямление, возникновение гармоник и модуляцию, т. е. возникновение компонент с суммой и разностью частот.

Обратите внимание, что все эти эффекты пропорциональны не только коэффициенту нелинейности ε, но и произведению амплитуд: либо А2, либо В2, либо АВ. Поэтому мы ожидаем, что они будут более важны для сильных сигналов, чем для слабых.

Описанные нами эффекты находят множество практических приложений. Во-первых, что касается звука, то, как полагают, наше ухо — нелинейный аппарат. Такое представление возникло из того факта, что, даже когда звук содержит только чистые тоны, при большой громкости возникает ощущение, что мы слышим высшие гармоники, а также сумму и разность частот.

Аппараты, используемые обычно в звуковоспроизводящих устройствах,— усилители, громкоговорители и т. д.— всегда имеют какие-то нелинейности. Они искажают звук, порождая гармоники, которых вначале не было. Эти новые гармоники воспринимаются ухом и, несомненно, нежелательны. Именно по этой причине высокочастотная аппаратура должна быть как можно «более линейной». (Почему нелинейность нашего собственного уха не «неприятна» и откуда нам знать, что нелинейность «сидит» в громкоговорителе, а не в нашем ухе,— не ясно!)

Однако в некоторых случаях нелинейность совершенно необходима, и в некоторых частях радиопередающих и принимающих устройств она намеренно делается побольше. При радиопередачах с помощью амплитудной модуляции сигналы от «голоса» (частоты порядка нескольких килогерц) комбинируются с «несущим сигналом» (с частотой порядка нескольких мегагерц) в нелинейной цепи, которая называется модулятором. При этом получаются модулированные колебания, которые затем излучаются в эфир. В приемнике сигнал снова попадает в нелинейный контур, который складывает и вычитает частоты модулированного сигнала, выделяя снова звуковой сигнал.

Когда мы разбирали вопрос прохождения света через вещество, мы предполагали, что вынужденные колебания зарядов пропорциональны электрическому полю света, т. е. мы брали линейную реакцию. Это действительно очень хорошее приближение. Только в последние несколько лет были построены источники света (лазеры), которые дают интенсивность, достаточную для наблюдения нелинейных эффектов. Теперь можно создавать гармоники световых частот. Если пропускать через кусок стекла сильный красный свет, то выходит он оттуда с небольшим добавком второй гармоники — голубого света!
