21.4. Эффективный радиус стержня-поглотителя

Из общей физики известны  понятия чёрного тела и абсолютно чёрного тела. Подобными понятиями оперирует и теория возмущений.
Поскольку в реальных энергетических реакторах все стержни-поглотители выполняются из материала, макросечение поглощения которого существенно больше среднего макросечения поглощения активной зоны
                                        Σ_а^ст  >> Σ_а^аз ,
-  любой из них с полным основанием может называться чёрным стержнем, так как он полностью поглощает все попадающие в его объём нейтроны.
Идеальный поглощающий стержень из материала с бесконечно большим значением макросечения поглощения (Σ_а^ст = ∞) называют абсолютно чёрным стержнем. В отличие от обычного чёрного стержня абсолютно чёрный стержень поглощает все падающие на него нейтроны своей поверхностью, и это понятно: так как макросечение поглощения материала стержня имеет бесконечно большую величину, падающие на стержень нейтроны должны поглощаться таким материалом сразу же при непосредственном контакте с ним.
В соответствии с теорией возмущений любой реальный чёрный стержень может быть заменён эквивалентным абсолютно чёрным стержнем, имеющим радиус:
                                          r_э = R_ст – d ,                                                             (21.4.1)
меньший радиуса реального чёрного стержня на некоторую величину d, называемую длиной линейной экстраполяции. Поводом для такого названия послужило то, что при большом макросечении поглощения материала чёрного стержня величина плотности потока тепловых нейтронов Ф(r) от поверхности вглубь стержня падает практически по линейному закону; поэтому, если допустить, что внутри стержня существует цилиндрическая поверхность r = r_э, на которой линейно экстраполированная величина Ф обращается в нуль, то эта поверхность как раз и ограничивает цилиндрический объём идеального стержня с бесконечными поглощающими свойствами радиусом r_э, который поглотил бы своей поверхностью все те нейтроны, которые поглощаются в объёме приповерхностного слоя реального стержня толщиной d (рис.21.3).

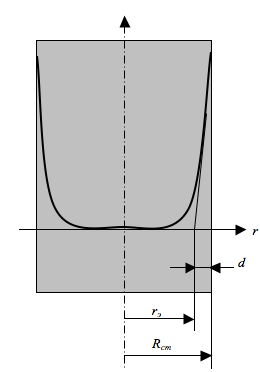

Рис.21.3. Иллюстрация к пояснению понятия эффективного радиуса стержня-поглотителя.

Этот радиус r_э и называют эффективным радиусом стержня-поглотителя.
Величина длины линейной экстраполяции d определяется только поглощающими свойствами материала реального стержня (величиной макросечения Σ_а^ст).
В реакторах типа ВВЭР все подвижные поглотители имеют цилиндрическую форму, но вообще в энергетических реакторах используются стержневые поглотители и другой геометрии (рис.12.4).

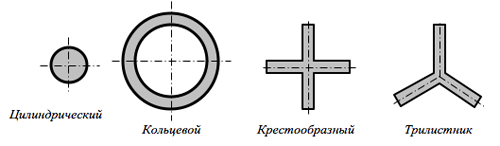

Рис.21.4. Наиболее распространённые формы сечения поглощающих стержней в энергетических ядерных реакторах.

Для поглощающих стержней различной формы поперечного сечения существуют достаточно простые методики нахождения эффективного радиуса.
Таким образом, стержень любой формы поперечного сечения может быть заменен эквивалентным стержнем цилиндрической формы из того же реального материала, а последний – идеальным абсолютно чёрным цилиндрическим стержнем с радиусом r_э.
Такой (на первый взгляд усложнённый) подход в теории возмущений даёт возможность абстрагироваться от рассмотрения формы и поглощающих свойств материалов различных стержней, а оперировать только одной характеристикой стержня-поглотителя – его эффективным радиусом.
