Главная Система физических величин и закономерностей
Система ФВиЗ представляет собой многоуровневую (многослойною) размерностную конструкцию из физических величин (ФВ) - элементов системы. Размерности ФВ, как правило, представлены в системе СИ. На каждом системном уровне ФВ имеют упорядоченные размерностные связи. Переходы между соседними элементами (ФВ) слева направо осуществляются посредством умножения на размерность скорости (LT-1), а переходы сверху вниз – путем деления на размерность длины (L) или времени (T), в зависимости от склонения такого перехода влево или вправо. Для облегчения визуального различения ФВ различных системных уровней обычно используется их цветовая раскраска.
Закономерные системные взаимосвязи ФВ обнаруживаются по правилу выделенного параллелограмма или выделенной линии (когда выделяемый параллелограмм смотрится как бы сбоку). В системных связях, иллюстрирующих ту или иную природную закономерность, произведения (отношения) размерности элементов (ФВ) на противоположных (смежных) вершинах выделенного параллелограмма – обязательно равны между собой.
Ориентироваться в системе при поиске закономерных взаимосвязей помогают цветные пиктограммы, обозначающие различные системные уровни и возможные взаимосвязи их ФВ.

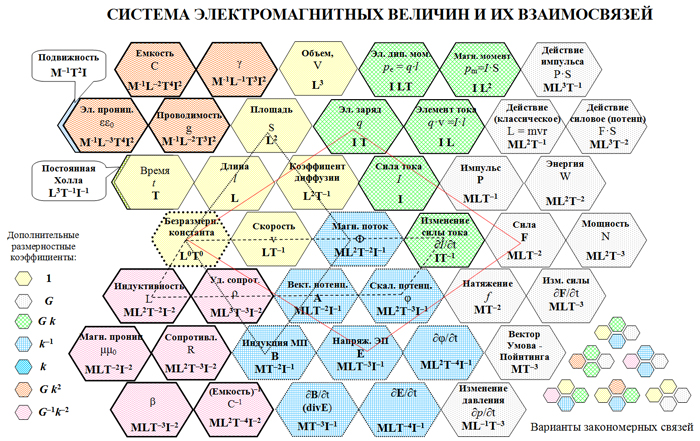

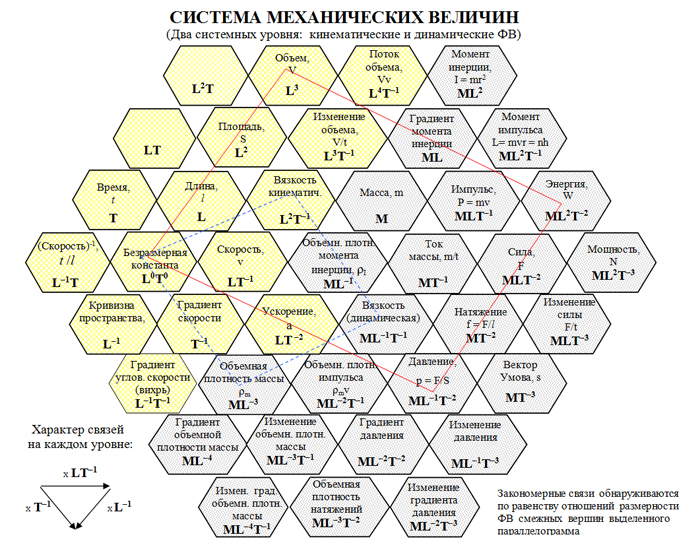

Количество системных уровней может быть шесть и более, поэтому для планарного (в одной плоскости) отображения системных ячеек с нужными ФВ и отображения нужных закономерностей, применяют отдельные системные изображения. Удобно группировать ФВ и закономерности по таким разделам: механические, тепловые и излучательные, электромагнитные и квантуемые ФВ и их закономерности.
В студенческой практике обычно достаточно не более двух-трех отдельных изображений системы – для того, чтобы уверенно ориентироваться в большинстве разделов физики. При этом, пользователи системы избавлены от необходимости запоминания множества формул, особенно по разделу электромагнетизма. Тем самым система выполняет роль «умной» шпаргалки.
Автор системы Чуев Анатолий Степанович – преподаватель физики ГУУ и МГТУ им Н.Э. Баумана (г. Москва). Основные положения теории построения системы ФВиЗ опубликованы в различных источниках, список которых имеется на авторском сайте www.chuev.narod.ru . Там же размещена программа и описание электронной версии ФВиЗ, свободной для скачивания и пользования.
Составил: А.С. Чуев ( [email protected] )
