Переходы Джозефсона

Маленькое изображениеИ вот напоследок я перехожу к разбору очень интересного случая, впервые отмеченного Джозефсоном, к анализу того, что бывает при контакте двух сверхпроводников. Пусть у нас ость два сверхпроводника, связанные тонким слоем изолятора (фиг. 19.6). Теперь такое устройство называется «переходом Джозефсона». Если изолирующий слой толст, электроны не могут пройти через него, но если он достаточно тонок, то электроны могут иметь заметную квантовомеханическую амплитуду перескока. Это попросту новый пример квантовомеханического проникновения через барьер. Джозефсон проанализировал такой случай и выяснил, что при этом должно происходить немало странных явлений.

Для анализа такого контакта я обозначу амплитуду того, что электрон окажется на одной стороне, через ψ1, а того, что на другой,— через ψ2. В сверхпроводящем состоянии волновая функция ψ1 — это общая волновая функция всех электронов с одной стороны, а ψ2 — соответствующая функция с другой стороны. Эту задачу можно решать для сверхпроводников разного сорта, но мы ограничимся самым простым случаем, когда вещество по обе стороны одно и то же, — так что соединение самое простое и симметричное. И пусть пока никакого магнитного поля нет. Тогда связь между этими двумя амплитудами должна быть такой:

Маленькое изображение


Постоянная К характеризует данный переход. Если бы К была равна нулю, то эта пара уравнений попросту описывала бы наинизшее энергетическое состояние (с энергией U) каждого сверхпроводника. Но обе стороны связаны амплитудой К, выражающей возможность утечки из одной стороны в другую (это как раз известная нам по двухуровневым системам амплитуда «переброса»). Если обе стороны одинаковы, то U1 будет равно U2, и я имею право их просто вычесть. Но теперь предположим, что мы подсоединили две сверхпроводящие области к двум полюсам батарейки, так что к переходу оказалась приложенной разность потенциалов V. Тогда U1 U2 = qV. Для удобства я могу выбрать нуль энергии посредине между U1 и U2, и тогда уравнения обратятся в

Маленькое изображение


Это стандартные уравнения двух связанных квантовомеханических состояний. На этот раз давайте проанализируем их по-иному. Сделаем подстановки:

Маленькое изображение

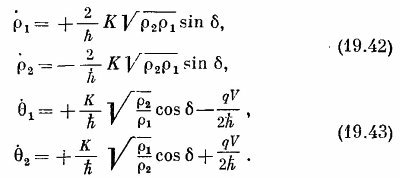

где θ1 и θ2— фазы по обе стороны контакта, а ρ1 и ρ2— плотности электронов в этих двух точках. Вспомним, что на практике ρ1 и ρ2 почти точно совпадают друг с другом и равны ρ0 — нормальной плотности электронов в сверхпроводящем материале. Если вы теперь подставите эти формулы для ψ1 и ψ2 в (19.40) и приравняете вещественные части вещественным, а мнимые — мнимым, то получится четверка уравнений (для краткости обозначено θ2—θ1=δ):

Маленькое изображение


Первая пара уравнений говорит, что ρ1 = —ρ2 «Но,— скажете вы,— они ведь обе должны быть равны нулю, раз ρ1 и ρ2 обе постоянный равны р0». Не совсем. Эти уравнения описывают не все. Они говорят, какими были бы ρ1 и р2, если бы не было добавочных электрических сил за счет того, что нет баланса между электронной жидкостью и фоном положительных ионов. Они сообщают, как начали бы меняться плотности, и поэтому описывают тот ток, который начал бы течь. Этот ток, текущий от стороны 1 к стороне  2, был бы как раз равен ρ1 (или — ρ2), или

Маленькое изображение


Такой ток вскоре зарядил бы сторону 2, если можно было бы забыть, что обе стороны соединены проводами с батареей. Однако он не зарядит область 2 (и не разрядит область 1), потому что возникнут токи, которые выровняют потенциал. В наши уравнения эти токи от батареи не входят. Если бы их добавить, то ρ1 и р2 оставались бы фактически постоянными, а ток через переход определялся  бы формулой (19.44).

Поскольку ρ1 и ρ2 действительно остаются постоянными и равными ρ0, давайте положим 20/р=J0 и напишем

Маленькое изображение


Тогда J0, подобно К, есть число, характеризующее данный переход.

Другая пара уравнений (19.43) дает нам θ1 и θ2. Нас интересует разность δ=θ2—θ1, которую мы хотим подставить в (19.45); из уравнений же мы имеем

Маленькое изображение


Это значит, что можно написать

Маленькое изображение


где δ0 — значение δ при t=0. Не забывайте также, что q — это заряд пары, q=2qe. В уравнениях (19.45) и (19.47) содержится важный результат — общая теория переходов Джозефсона.

Так что же из них следует? Сначала приложим постоянное напряжение. Если приложить постоянное напряжение V0, то аргумент синуса примет вид δ0+(q/h)V0t. Поскольку h/q—число маленькое (по сравнению с обычными напряжениями и временами), то синус будет колебаться довольно быстро и в итоге никакой ток не пойдет. (Практически, поскольку температура не равна нулю, небольшой ток все же будет из-за проводимости «нормальных» электронов.) С другой стороны, если напряжение на переходе равно нулю, то ток может пойти! Если нет напряжения, то ток может равняться любой величине между +J0 и —J0 (в зависимости от того, каково значение δ0). Но попробуйте приложить напряжение —и ток обратится в нуль. Это странное поведение недавно наблюдалось экспериментально.

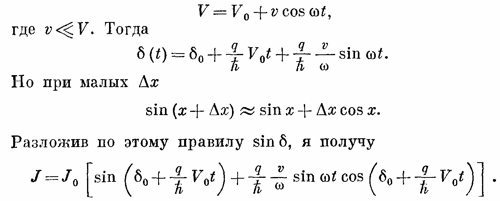

Ток можно получить и другим способом: кроме постоянного напряжения — приложить еще  и высокую частоту. Пусть

Маленькое изображение


Первый член в среднем дает нуль, но второй в нуль не обращается, если

Маленькое изображение


Значит, если частота переменного напряжения равна (q/h)V0, то через контакт пойдет ток. Шапиро сообщил, что он наблюдал такой резонансный эффект.

Если вы просмотрите работы на эту тему, то заметите, что в них формула для тока часто записывается в виде

Маленькое изображение


Маленькое изображениегде интеграл берется по пути, ведущему через переход. Причина здесь в том, что если переход находится в поле векторного потенциала, то фаза амплитуды переброса видоизменяется так, как было объяснено вначале [уравнение (19.1)1. Если вы всюду включите такой сдвиг фазы, то получите нужные формулы.

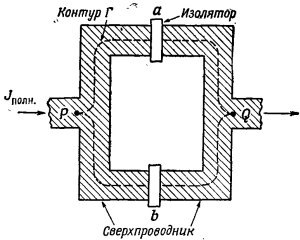

Наконец, я хотел бы описать очень эффектный и интересный опыт по интерференции токов, проходящих через два перехода, который был недавно проделан. Мы привыкли встречаться в квантовой механике с интерференцией амплитуд от двух щелей. Сейчас мы будем иметь дело с интерференцией двух токов, текущих через два перехода между сверхпроводниками. Она вызывается различием в фазах, с которыми сливаются токи, прошедшие по двум разным путям. На фиг. 19.7 показано параллельное соединение двух переходов а и b между сверхпроводниками. Концы сверхпроводников Р и Q подключены к приборам, которыми мы измеряем ток. Внешний ток Jполн будет суммой токов через каждый из переходов. Пусть Ja и Jb это токи через переходы, и пусть их фазы будут δа и δb. Разность фаз волновых функций в точках Р и Q должна быть одинаковой, по какому бы пути вы ни пошли. На том пути, который следует через переход а, разность фаз между Р и Q равна δа плюс криволинейный интеграл от векторного потенциала вдоль верхнего пути:

Маленькое изображение


Почему? Потому что фаза θ связана с А уравнением (19.26). Если вы это уравнение проинтегрируете вдоль какого-то пути, то левая часть даст изменение фазы, которое тем самым как раз окажется пропорциональным криволинейному интегралу от А, что и написано. Изменение фазы по нижнему пути может быть записано подобным же образом:

Маленькое изображение


Эти величины должны быть равны; если я их вычту, то получу, что разность дельт должна быть равна контурному интегралу от А по замкнутому пути

Маленькое изображение


Здесь интеграл берется по замкнутому контуру Г (см. фиг. 19.7), проходящему через оба перехода. Интеграл от А это магнитный поток Ф через контур. Итак, две дельты оказываются отличающимися на 2qe/h, умноженное на магнитный поток Ф, который проходит между двумя ветвями схемы:

Маленькое изображение

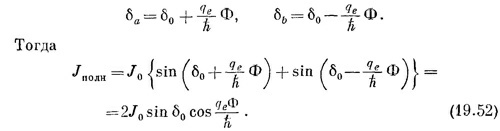

Изменяя магнитное поле в схеме, я смогу контролировать эту разность фаз. Я ее прилажу так, чтобы посмотреть, проявится ли в полном токе, текущем сквозь оба перехода, интерференция между его частями. Полный ток равен сумме Jа и Jb. Для удобства я приму

Маленькое изображение


Мы не знаем, каково значение δ0, и природа здесь может, в зависимости от обстоятельств, вытворять все, что ей заблагорассудится. В частности, δ0 может зависеть от прилагаемого к переходам внешнего напряжения. Но что бы мы ни делали, sinδ0 не окажется больше единицы. Значит, предельно сильный ток для каждого данного Ф дается формулой

Маленькое изображение


Этот предельный ток меняется, смотря по тому, каково Ф, и сам достигает максимума всякий раз, когда

Маленькое изображение


Маленькое изображениегде n — целое число. Иными словами, ток достигает своего максимума, когда зацепляющийся за схему поток принимает те самые квантованные значения, которые мы получили в уравнении  (19.30)!

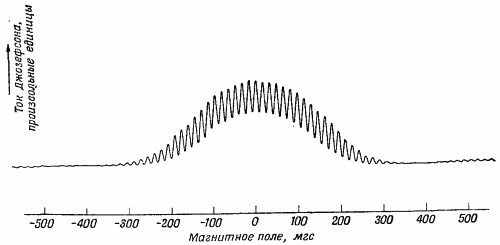

Ток Джозефсона через двойной переход недавно был измерен как функция магнитного поля в области между ветвями. Результаты приведены на фиг. 19.8. Здесь мы видим общий фон от токов, вызываемых различными эффектами, которыми мы пренебрегли, но быстрые колебания тока при изменении магнитного поля объясняются наличием интерференционного члена соs(qеФ/h) в (19.52).

Один из самых интригующих вопросов квантовой механики— это вопрос о том, существует ли векторный потенциал в том месте, где нет поля. Опыт, который я только что описал, был проделан тоже с узеньким соленоидом, помещенным между двумя переходами, так что заметное магнитное поле В было только внутри соленоида, а на сверхпроводящие провода его попадало пренебрежимо мало. И вот оказалось, что сила тока колеблется с изменением потока магнитного поля внутри этого соленоида, даже если само поле и не касается проводов. Это еще одно доказательство «физической реальности» векторного потенциала [см. гл. 15, § 5 (вып. 6)].

Я не знаю, что теперь на очереди. Но посмотрите-ка, что можно было бы сделать. Во-первых, заметьте, что интерференция между двумя переходами может быть применена для создания чувствительного магнитометра. Если площадь, охватываемая двумя переходами, равна, скажем, 1 мм2, то максимумы на кривой фиг. 19.8 будут отстоять друг от друга на 2·105 гс. Одну десятую промежутка между пиками запросто можно заметить; значит, таким соединением можно будет измерять поля величиной в 2·106гс, или замерять большие поля со столь же хорошей точностью. Можно даже пойти дальше. Представим, например, что мы вплотную друг к другу на равных расстояниях расставили 10—20 переходов. Тогда получится интерференция на 10—20 щелях, и при изменении магнитного поля мы получим очень резкие максимумы и минимумы. Вместо интерференции на двух щелях у нас будет двадцати-, а может быть, и стощелевой интерферометр для измерения магнитного поля. Вероятно, можно предсказать, что измерения магнитных полей при использовании квантовомеханической интерференции станут почти такими же точными, как измерения длин световых волн.

Это еще одна иллюстрация к тому, что происходит в физике в последнее время — появление транзистора, лазера, а теперь эти переходы сверхпроводников, практическое значение которых пока еще не раскрыто полностью. Квантовая механика, открытая в 1926 г., имела за своими плечами почти 40 лет развития, когда вдруг внезапно она получила множество реальных практических применений. Как-то сразу появилась возможность крайне деликатно и тонко управлять природой.

И должен вам сообщить, джентльмены, как это ни прискорбно, что для того, чтобы принять в этом участие, вам абсолютно необходимо как можно быстрее изучить квантовую механику. В этом курсе мы попытались отыскать путь, на котором тайны этой области физики стали бы вам понятными как можно раньше.
