Граничные условия

Все что мы делали до сих пор, было описанием трех волн; теперь нам предстоит выразить параметры отраженной и преломленной волн через параметры падающей. Как это сделать? Три описанные нами волны удовлетворяют уравнениям Максвелла в однородном материале, но, кроме   того, уравнения Максвелла должны удовлетворяться и на границе  между двумя материалами.  Так что нам нужно сейчас посмотреть — что  же происходит на самой границе. Мы найдем, что уравнения Максвелла требуют, чтобы три волны определенным образом согласовывались друг с другом.

Вот один из примеров того, что мы имеем в виду. Составляющая по оси у электрического поля Е должна быть одинакова по обеим  сторонам   границы. Это требуется  законом Фарадея:

в чем нетрудно убедиться. Рассмотрим для этого маленькую петлю Г, которая с обеих сторон охватывает границу (фиг. 33.4). Согласно уравнению (33.19), криволинейный интеграл от Е по петле Г равен скорости изменения потока В через эту  петлю:

Вообразите теперь, что прямоугольник очень узок, так что он замыкается в бесконечно малой области. Если при этом поле В остается конечным (нет никаких причин ему быть бесконечным!), то поток через эту область будет равен нулю. Таким образом, контурный интеграл от Е должен быть нулем. Если у-компоненты поля на двух сторонах границы равны Е_у1 и Е_у2, а длина прямоугольника равна l, то мы получаем

как мы и ожидали. Это условие дает нам одно соотношение между полями в трех волнах.

Процедура нахождения следствий уравнений Максвелла на границе называется «определением граничных условий». Обычно она заключается в нахождении стольких уравнений типа (33.20), сколько возможно, и выполняется она с помощью рассмотрений маленьких прямоугольников, подобных Г на фиг. 33.4, или маленьких гауссовых поверхностей, охватывающих границу с двух сторон. Хотя это совершенно правильный способ рассуждений, он создает впечатление, что в различных физических задачах с границами нужно обращаться по-разному.

Как, например, в задаче о тепловом потоке через поверхность определить температуру на обеих прилежащих к ней сторонах? Конечно, вы вправе утверждать, что тепло, притекающее к границе с одной стороны, должно быть равно теплу, утекающему от нее с другой. Обычно это возможно и, вообще говоря, очень полезно находить граничные условия из такого рода физических рассуждений. Однако могут встретиться случаи, когда при работе над какой-то проблемой вам известны лишь уравнения и вы не можете непосредственно увидеть, какие же физические аргументы можно использовать. Так что, хотя в данный момент мы заинтересованы только в электромагнитных явлениях, где можно привести физические аргументы, я хочу научить вас методу, который можно применить в любой задаче: общему методу нахождения непосредственно из дифференциальных уравнений того, что происходит на границе.

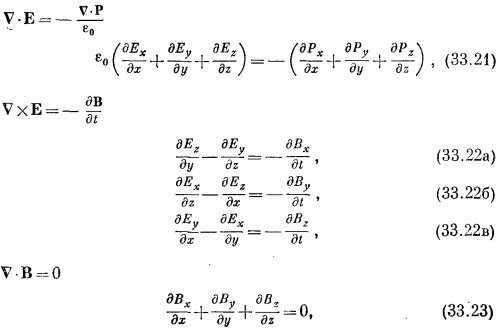

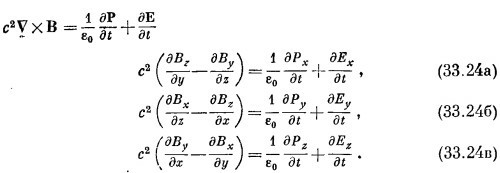

Начнем с выписывания всех уравнений Максвелла для диэлектрика, но на этот раз скрупулезно выписывая все компоненты:

Эти уравнения должны быть справедливы как в области 1 (слева от границы), так и в области 2 (справа от нее). Мы уже выписывали решения в областях 1 и 2. Они должны удовлетворяться и на самой границе, которую мы можем назвать областью 3. Хотя обычно мы считаем границу чем-то абсолютно резким, на самом деле таких границ не бывает. Физические свойства, правда, изменяются очень быстро, но все же не бесконечно быстро. Во всяком случае, мы можем считать, что между областями 1 и 2 изменение показателя преломления хотя и очень быстрое, но непрерывное. Это небольшое расстояние, на котором оно происходит, мы можем назвать областью 3. Подобный же переход в области 3 будут претерпевать и другие характеристики поля, такие, как Р_х или Е_у и т. п. Однако дифференциальные уравнения должны удовлетворяться; именно следуя за дифференциальными уравнениями в этой области, мы придем к необходимым «граничным условиям».

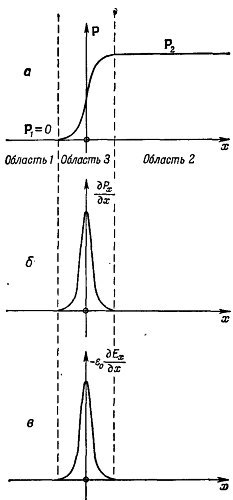

Предположим, например, что у нас есть граница между вакуумом (область 1) и стеклом (область 2). В вакууме нечему поляризоваться, так что P₁=0. А поляризация в стекле пусть равна Р₂. Между вакуумом и стеклом существует гладкий, но быстрый переход. Если мы проследим за какой-то компонентой Р, скажем Р_х, то она может изменяться так, как это показано на фиг. 33.5, а. Предположим теперь, что мы взяли первое из наших уравнений — уравнение (33.21). В него входит производная от компонент Р по неременным х, у и z. Производные по у и z не очень интересны — в этих направлениях не происходит ничего замечательного. Но производная от Р_х по х в области 3 из-за быстрого изменения Р_х будет громадна. Производная ∂P_x/∂x, как показано на фиг. 33.5,б, имеет на границе очень резкий пик. Если вы представите, что граница сжимается до еще более тонкой области, пик вырастет еще больше. Если для интересующих нас волн граница действительно резкая, то величина ∂P_x/∂x в области 3 будет больше, много больше любого вклада, который может получиться из-за изменения Р в стороне от границы, так что мы пренебрегаем любыми другими изменениями, за исключением происходящих на границе.

Но как теперь можно удовлетворить уравнению (33.21), если с правой стороны у нас возвышается огромный пик? Только если существует равный ему громадный пик с другой стороны. Что-то и с левой стороны должно быть большим. Единственная возможность — это ∂E_x/∂x, поскольку изменения в направлениях у и z в тех волнах, о которых мы только что упомянули, дают лишь малый эффект. Таким образом, — ε₀(∂E_x/∂x) должно быть, как это показано на фиг. 33.5,в, точной копией дР_х/дх. Получается

Если это уравнение проинтегрировать по х по всей области 3, то мы придем к заключению, что

Другими словами, скачок ε₀Е_х при переходе от области 1 к области 2 должен быть равен скачку –Р_х.

Уравнение (33.25) можно переписать в виде

оно гласит, что величина (ε₀Е_х+Р_х) имеет равные значения как в области 2, так и в области 1. В таких случаях люди говорят, что величина (ε₀Е_х+Р_х) непрерывна на границе. Таким образом, мы получили одно из наших граничных условий.

Хотя в качестве иллюстрации мы взяли случай, когда значение Р_х равно нулю, ибо в области 1 у нас был вакуум, ясно, что те же аргументы приложимы для любого материала в этих двух областях, так что уравнение (33.26) верно в общем случае. Давайте перейдем к остальным уравнениям Максвелла и посмотрим, что скажет нам каждое из них. Следующим мы возьмем уравнение (33.22а). У него нет производной по х, так что оно ничего нам не говорит. (Вспомните, что на границе сами поля не особенно велики. Только их производные по х могут стать столь огромными, что будут доминировать в уравнении.) Взглянем теперь на уравнение (33.226). Смотрите! Именно здесь у нас есть производная по х! С левой стороны имеется ∂E_z/∂x. Предположим, что эта производная громадна. Но минуточку терпения! С правой стороны нет ничего, способного потягаться с ней, поэтому Е_z не может иметь скачка при переходе из области 1 к области 2. [Если бы это было так, то с левой стороны уравнения (33.22а) мы бы получили скачок, а с правой — его не было бы, и уравнение оказалось бы неверным.] Итак, мы получили новое условие:

После тех же самых рассуждений уравнение (33.22в) дает

Последний результат в точности совпадает с полученным с помощью контурного интеграла условием (33.20).

Перейдем к уравнению (33.23). Единственное, что может дать пик, — это ∂B_x/∂x. Но справа опять нет ничего, способного противостоять ему; в результате мы заключаем, что

И, наконец, последнее из уравнений Максвелла! Уравнение (33.24а) ничего не дает, ибо там нет производных по х. В уравнении (33.236) — одна производная:  — c²(∂B_z/∂x), но ей снова нечего противопоставить с другой стороны равенства, поэтому мы получаем

Совершенно аналогично второе уравнение, которое дает

Итак,   последние  три  условия   говорят  нам,  что  B₂=B₁.

Хочу здесь подчеркнуть, что такой результат получен только потому, что по обеим сторонам границы мы взяли немагнитный материал, вернее, потому, что магнитным эффектом этих материалов мы можем пренебречь. Обычно это вполне допустимо для большинства материалов, за исключением ферромагнетиков. (Магнитные свойства материалов мы будем рассматривать в последующих  главах.)

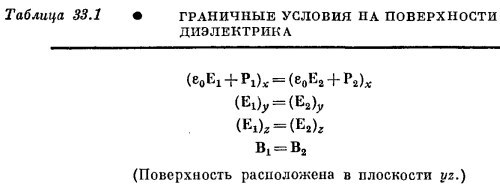

Наша программа привела нас к шести соотношениям между полями в областях 1 и 2. Все они выписаны в табл. 33.1. Их можно использовать для согласования волн в двух областях.

Однако я хочу отметить, что идея, которую мы только что использовали, будет работать в любой физической ситуации, где у вас есть дифференциальные уравнения и требуется найти решение в области, пересекаемой резкой границей, по обе стороны которой некоторые из физических свойств различны. Для наших теперешних целей было бы легче получить те же самые уравнения с помощью рассуждений о потоках и циркуляциях на границе. (Проверьте, можно ли подобным путем получить те же самые результаты.) Однако теперь вы знаете метод, который будет хорош, даже когда вы попали в затруднительное положение и не видите простых физических соображений относительно того, что происходит на границе. Вы можете просто воспользоваться дифференциальными уравнениями.
